Description

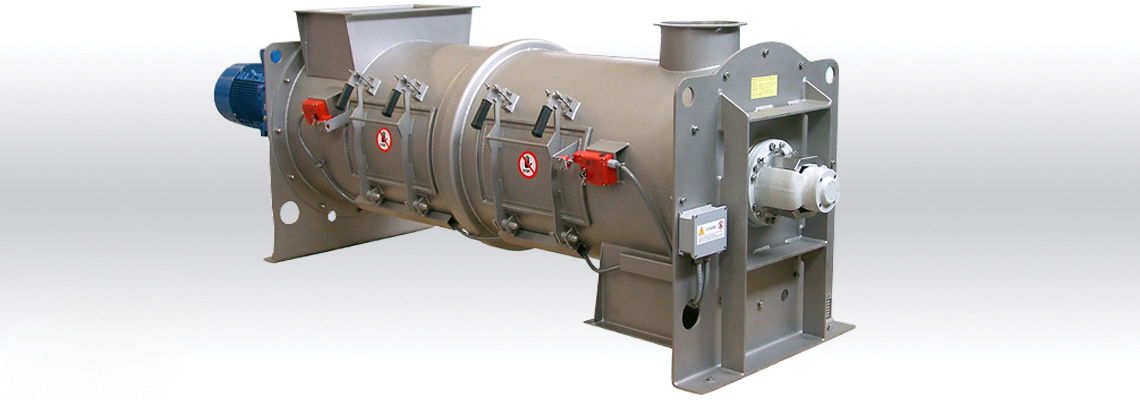

Plough and blade mixer - Continu - Perfecte homogenisatie en hoge mengnauwkeurigheid

Deze industriële continuploegen en bladmixers MRSC zijn gebaseerd op het principe van de mechanische fluïdisatie van de materialen. De bijzondere vorm, de positie en de rotatiesnelheid van de menggereedschappen genereren een driedimensionale beweging van de verschillende deeltjes die in de tank aanwezig zijn, waardoor hun dispersie en hun menging wordt bevorderd.
De volledige homogenisering en de hoge mengnauwkeurigheid zijn dus gegarandeerd, zelfs wanneer de deeltjesgrootte en het soortelijk gewicht van de componenten verschillend zijn.
Deze industriële mixers worden geleverd met een afvoerdeur die de kromming van de tank herstelt (geen dode zone).

Het beheer van het tempo en de duur van het verblijf van het materiaal in de tank wordt uitgevoerd volgens twee technologieën:

1. De membraanafsluiter, dat is een gecontroleerde en afgedichte afsluiter voor poeders, bulk of granulaat. Het bestaat uit een membraan dat door ringen aan elk uiteinde wordt vastgehouden. De bovenste ring wordt vastgezet, terwijl de onderste ring draait om de doorlaatopening geleidelijk te verminderen. In een 180°-rotatiestand is de doorgang volledig gesloten. Deze uitvoering is beter geschikt voor monoproductprocessen waarbij zelden instelwerkzaamheden plaatsvinden.
2. De schuifafsluiter die de doorgang van de vloeistof via het centrale blad afsnijdt en zorgt voor een volledige afdichting. 3. De hoogteverstelling van buitenaf maakt het mogelijk om eenvoudig en gemakkelijk batches te wisselen.

Complexiteit van de mengsels

3
Debet

5
Hygiëne

2

OPERATIONELE MODE

TECHNISCHE DETAILS

Mélangeur monotor continu à socs et pales - Palamatic process

De sterke punten van de apparatuur

- Korte tijd van mengen

- Weinig onderhoud

- Excellente voortplanting van batches

- Tank vervaardigd in koolstofstaal, slijtvast staal of 304L/316L roestvrij staal

- Spreiding: 20 gr./t.

- Maximale homogenisering van het mengen

Media

Ontdek onze apparatuur in video's

Plow and blade mixer

Plow blender and blade mixer

Ontdek onze uitrusting in foto's

Ploegmenger Palamatic Process

De industriële poedermengwagen is de ideale machine voor het verkrijgen van mengsels van hoge kwaliteit en uitstekende reproduceerbaarheid van charges.

Industrieel mengen met ploeg

Industriële menger: de mengtank is voorzien van een vultuit.

Ploegmenging op poederverwerkingslijn

Meng- en verpakkingslijn voor specerijen.

Mélangeur dextrose sous cyclone de transfert pneumatique

Dextrose mixer onder pneumatisch transport cycloon

Lijn voor het mengen en aanvoeren van grondstoffen voor de papierindustrie.

Industriële menger voor specerijen gevoed met vacuüm pneumatisch transport

De menger voor specerijen wordt gevoed door pneumatisch vacuümtransport VFlow®.

Diermeel mengen op pneumatische transportlijn

Menger voor diermeel gevoed door een VFlow® vacuümcycloon.

Industrieel mengen van gedroogd fruit

Mengproeven van gedroogd fruit in Palamatic Proces teststation.

Hakker in industriële mixer

De ploeg of de mengwerktuigen met schuin blad draaien op een specifieke plaats op de centrale as binnenin de horizontale cilindrische tank.

Hakmes binnen industriële mixer

Raw material deconditioning unit, masterbatch mixture preparation and incorporation on extruder line.

Mélangeur de sucre pour alimentation ensacheuse

Suiker mengen om een zakkenvulstation te voeden

Mengwagen voor suiker op een koekjesproductielijn.

Poedermengwagen in industriële productielijn

Poedermengwagen op slede voor de bereiding en verpakking van melkpoeder voor zuigelingen.

Raw ingredient premix mixing

Poedermixer voor het vullen van zakken - PalSack® - met gerst- en tarwemout.

Injectie van vloeistoffen in industriële blender

Industriële poedermengwagen voor alle soorten toepassingen.

Menger voor bulkgoederen met ploeg en blad

Meng- en aanvoerlijn voor grondstoffen voor de petrochemische sector.

Staafmixer voor rauwe ingrediënten

Binnenaanzicht van de ploegmenger voor gebruik in de diervoedersector.

Features

De technische kenmerken

Motorisering van 4 tot 200 kW
Tarief van 1.000 tot 450.000 l./h.
Capaciteit van 2 tot 450 m³/h. (volgens het formuleringsrecept)
Mengtijd van 25 tot 60 s.
Granulatietijd van 3 tot 6 minuten.
Roerwerk lagers onder lucht- of stikstofdruk.
Maten van 75 tot 25.000 liter:

TYPE		75	150	300	500	1 000	1 800	3 000	4 800	6 000	8 800	10 500	15 000
Tarief per verblijfsduur in dm³/u. - 50% vulling	60s.	2	4	8	13	28	50	83	134	166	246	295	412
	60s.	2	4	8	13	28	50	83	134	166	246	295	412
	180s.	0.674	1	3	5	9	17	28	45	55	82	98	137
	180s.	0.674	1	3	5	9	17	28	45	55	82	98	137

AFMETINGEN

Modellen	A	B	C	Tarief per verblijfsduur in dm³/h. - 50% vulling		Gewicht bij leegstand (kg)
				Tarief per verblijfsduur in dm³/h. - 50% vulling		Gewicht bij leegstand (kg)
				60 s.	180 s.
MRSC 75	1 690	485	556	2.022	0.674	210
MRSC 150	1 960	570	634	4	1	350
MRSC 300	2 220	670	801	7.892	2.631	580
MRSC 500	2 550	770	920	14	5	840
MRSC 1 000	3 140	930	1 118	27.993	9.331	1,390
MRSC 1 800	3 670	1 100	1 265	50	17	2,100
MRSC 3 000	3 920	1 340	1 472	82.577	27.526	2,800
MRSC 4 800	4 510	1 500	1 800	134	45	3,800
MRSC 6 000	4 816	1 600	1 860	165.708	55.236	4,500
MRSC 8 800	5 325	1 810	2 133	246	82	5,840
MRSC 10 500	5 580	1 910	2 237	295.322	98.441	6,600
MRSC 15 000	6 090	2 110	2 465	412	137	8,200
MRSC 20 000	6 617	2 312	2 665	549.18	183.06	11,903
MRSC 25 000	6 888	2 432	2 735	686	229	13,653

Download de technische vragenlijst

Options

Beschikbare opties

Dispersers

Voor agglomeratie-, granulatie- en coatingprocessen.
Dispersers, ook wel hakkers of messen genoemd, zijn gereedschappen die de klonten breken en zorgen voor een hoogwaardig en homogeen eindproduct.

Ontdek
Pneumatisch sampling apparaat

Validatie van de kwaliteit van de partij.
De sampler neemt een monster van het mengsel om de kwaliteit ervan te controleren.

Ontdek
Temperatuursensor

Het is ingesteld op de mengtank.
De temperatuursensoren zenden betrouwbare temperatuurmetingen uit voor toepassingen die te maken hebben met gevoelige materialen (bijv. voor sanitaire/cosmetische/farmaceutische applicaties).

Ontdek
Pressurized tank voor toevoeging van vloeistof

Een pressurized tank maakt het mogelijk om tijdens de mengfase vloeistof toe te voegen.
Om het inbrengen van vloeistoffen (olie, vet, aroma's ...) te verzekeren, voorzien we druktanks of doseerpompen om het sproeien van de vloeistof te verzekeren temidden van het mengsel. Deze optie moet gecombineerd worden met de implementatie van hakkers / dispergeermiddelen.

Ontdek
Lucht- of stikstofblaaskast

Voor het beheer van het inblazen van lucht of stikstof.
De pneumatische regelkast regelt de snelheid en de druk van de lucht of stikstof en zorgt voor de afdichting van de lagers.

Ontdek
Dubbelwandige verwarming / koeling

Om de temperatuur van het mengsel in de kraan te regelen.
Het dubbele omhulsel van de mixer maakt het mogelijk de inhoud te verwarmen door de circulatie van de koelvloeistof in het dubbele omhulsel of de koeling door circulatie van gekoeld water.

Ontdek
Staal, roestvrij staal, productie van voedselveilige verf

De productiematerialen zijn aangepast aan uw procesvereisten.

Ontdek
Vrijstaand pressostaatlager met lucht- of stikstofblazen

Om de afdichting van de as te garanderen.
Om het inbrengen van fijnstof in het draaimechanisme van de mengas te voorkomen, wordt er continu lucht of stikstof met een lage snelheid en lage druk door de lantaarnring geblazen.

Ontdek
Oppervlaktebehandeling

Slijtvaste bekleding (Hardox), hardmetalen oplading van het gereedschap, slijtvaste coating met gemakkelijk vervangbare platen, keramische coating, Teflon®-coating, roestvrijstalen gaas.

Ontdek
Inspectieluik

Het monitoren en controleren van het mengen van bulkmaterialen.
Het inspectieluik maakt het mogelijk om de kwaliteit van het mengen van de materialen te controleren en te valideren. Bovendien biedt het luik een eenvoudige toegang tot alle interne onderdelen van de industriële mixer om een volledige reiniging te garanderen.

Ontdek

Case studies

Verwezenlijkingen met deze apparatuur

Zeewierbereiding
Verwerkt product: zeewier - Zeewierbereiding - Fabrikant van organische grondstoffen voor cosmetica.
Fijne chemie
Bereiding van kruidenmengsels
Verwerkte producten: specerijen - Bereiding van kruidenmengsels - Het doel is een kruidenmenglijn met reinigbaarheid van de apparatuur en flexibiliteit van het recept.
Voedings- en diervoederindustrie
Productie van gedroogde vruchten en zaden
Verwerkt poeder: gedroogde vruchten en zaden - Mengen en verpakken - Onze klant wilde een nieuwe productielijn in zijn fabriek implementeren om zijn groei te ondersteunen.
Voedings- en diervoederindustrie
