BIG BAG FILLING - Verpakking van breekbare producten in big bags, kratten of dozen
Doel: breekbare, broze of breekbare producten in grote zakken verpakken.
Typische producten die gevuld worden door de FlowMatic® 03 Care big bag vulmachine: granen, gedroogd fruit, koekjes, fruit, groenten, snoepgoed, chocoladebollen, kauwgom, geëxtrudeerde producten, ontbijtgranen, vlokken, pasta, gepofte blaadjes, enz.

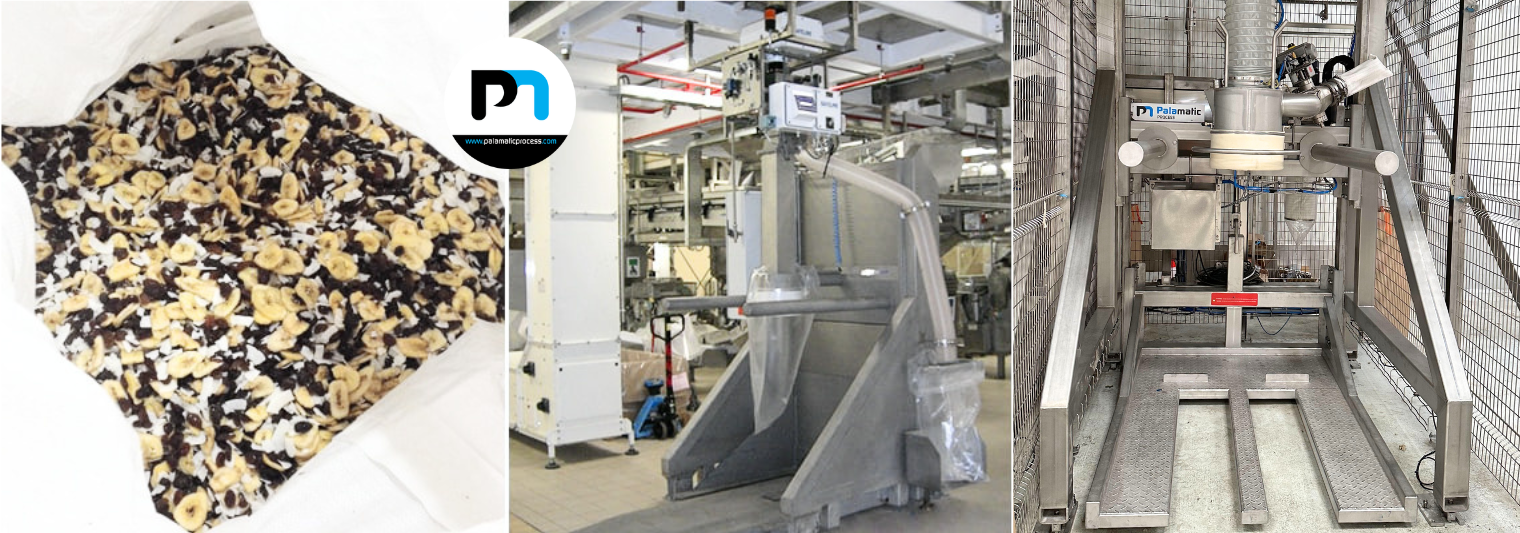

Het ontwerp van het FlowMatic® 03 Care big bag verpakkingsstation zorgt ervoor dat de producten in hun val worden begeleid om hun integriteit te bewaren. De valhoogte van de producten wordt tot een maximum beperkt dankzij de opheffing van de bodem van de big bag via de vertaling in de hoogte van het onderste schort.
De structuur van het FlowMatic® 03 Care big bag vulstation beschermt niet alleen breekbare producten, maar is ook gemakkelijk aan te passen om big bags van verschillende hoogtes te vullen. De spancilinder en de ventilator maken het mogelijk de big bag een optimale vorm te geven.
Het speciale kenmerk van deze big bag-vuller is dat hij is uitgerust met een systeem om de bodem van de big bag op te tillen. Een tweede slede, uitgerust met een cilinder met lange slag, maakt het mogelijk de pallet waarop de container is geplaatst, omhoog te brengen. De technologie die wordt gebruikt om de bodem van de big bag in beweging te brengen, wordt aangepast aan uw activiteitensector: pneumatische cilinder, hydraulische cilinder of elektrische cilinder.
Het platform van het vulstation voor big bags is voorzien van vorken, zodat de container kan worden vastgehouden tijdens het hijsen, maar ook kan worden verwijderd door een vorkheftruck of een pallettruck in neergelaten positie. Dit voorkomt dat breekbare producten van grote hoogte vallen wanneer zij in grote zakken worden verpakt en vermindert derhalve het risico van breuk tijdens de laadfase van deze breekbare producten.
Ontdek onze DryBulk-Mix®-proceslijn voor het mengen en verpakken van droge en breekbare ingrediënten in big bags.
-
Breekbare producten5
-
Automatisering3
-
Congestie5
Werkingsprocedures
- Inpakken in grote zakken:
Aan het begin van de cyclus gaat het onderste schort omhoog tot de gewenste hoogte.
Om het ontstaan van plooien in de stof van de big bag naar binnen toe zoveel mogelijk te beperken, wordt ook het gebruik van een opblaasventilator aanbevolen.
Terwijl de big bag wordt gevuld, zorgt de cilinder, die wordt aangestuurd om de progressieve daling van de big bag te activeren, ervoor dat de vulbuis zich altijd vlak boven de stapel product bevindt. De hoogtecontrole van het schort wordt verzekerd door een niveausonde, load cells en microgolfsensor, afhankelijk van de breekbare producten die verpakt worden. De technologie die voor deze vulmachine voor grote zakken wordt gebruikt, maakt het mogelijk een minimale valhoogte te verkrijgen door in de gevulde grote zak een automatisch en gereguleerd afschot te creëren.
Aan het einde van de cyclus keert het platform terug naar de maximaal neergelaten positie voor het verwijderen van de pallet.
- Verpakt in karton:
Bij het begin van de cyclus gaat de onderste slede tot de maximale slag.
Naarmate het vulproces vordert, wordt de cilinder zo geregeld dat de kist geleidelijk daalt, zodat de vulbuis zich altijd boven de stapel product bevindt.
Het hoogtebeheer van het schort wordt verzekerd door niveausondes, load cells en microgolfsensoren, afhankelijk van de breekbare producten die verpakt worden.
Aan het einde van de cyclus keert het platform terug naar de maximaal neergelaten positie voor het verwijderen van de pallet.
Het FlowMatic®03 Care big bag vulstation is uitgerust met alle noodzakelijke apparatuur om efficiënt verpakken te garanderen: opblaasbare containment seal, in hoogte verstelbaar big bag ophangschort via een gecontroleerde pneumatische cilinder, big bag vormventilator, big bag weegsysteem, commerciële...
De hele structuur is verstelbaar en maakt het mogelijk grote zakken van verschillende hoogte te vullen. De vulkop, ontworpen als een dubbele enveloppe, zorgt voor het in evenwicht brengen van de volumes en vermijdt zo elke emissie van stof in de omgevingslucht. De spancilinder en de waaier geven de big bag een optimale vorm. De gevulde big bag kan veilig worden gehanteerd, zonder gevaar voor vallen.
Het FlowMatic®03 Care vulstation kan een vulsnelheid bereiken van 10 tot 20 big bags per uur.
De sterke punten van de apparatuur
- Respect voor de producten
- Begeleiden" van de val van de producten om hun integriteit te bewaren
- Commerciële dosering en weging van uw poeders
- Ventilator en spancilinder om de vorming van de grote zak en de binnenzak te verzekeren
- U"-vormige vorken om de grote zak aan de handvatten en zonder pallet te kunnen verwijderen
Media
Ontdek onze apparatuur in video's
Bulk bag filling unit - FlowMatic®03
Remplissage big bags FlowMatic 03
Insluiting, verdichting en bruto weging
Het FlowMatic® 03 vulstation kan worden aangepast om big bags van verschillende hoogtes te vullen. De spancilinder, de ventilator en de triltafel geven de big bag een optimale vorm. De triltafel zorgt voor de ontluchting van producten met een lage dichtheid.
Big bag filling range
Ontdek onze uitrusting in foto's
Chocolade kraal proces
De FlowMatic 03® Care big bag vuller zorgt ervoor dat broze producten gerespecteerd worden.
FlowMatic® 03 Care
Het FlowMatic 03® Care station wordt gebruikt voor het vullen van big bags met breekbare producten.
Big bag vulling
Het verpakkingsstation voor big bags wordt gevoed met ingrediënten via een mechanische transportschroef.
Mobiel big bag verpakkingsstation
Met het FlowMatic® 03 care big bag verpakkingsstation kunnen breekbare producten in big bags of dozen worden verpakt.
Opvullen van grote zakken onder de overhevelingsschroef
Het vulstation is uitgerust met een commercieel weegsysteem voor gedroogd fruit.
Station voor de verpakking van ingrediënten
De FlowMatic® 03 Care is eenvoudig verstelbaar om grote zakken van verschillende hoogtes te vullen.
Features
De technische kenmerken
| Uitvoer | 10 tot 20 big bags/uur |
|---|---|
| Capaciteit | 2 ton/grote zak |
| Fabricagematerialen | Gelakt staal, roestvrij staal 304L |
| Geïnstalleerd vermogen | 3 kW |
| Persluchtverbruik | 0,9 Nm³/uur |
| Stofverwijdering | 300 m³/uur |
Afwerkingen: RAL 9006, geparelstraald, elektrolytisch gepolijst
Gemiddeld stroomverbruik: 0,2 kW
Bedrijfsdruk: 6 bar
Digitale ingang: 6
Digitale uitgang: 6
Nauwkeurigheid van de weegketting: ± 500 gram
Maximale afmetingen big bag: 1550 (B) x 1550 (L) x 2400 (H) mm
U"-vormige vorken: om grote zakken aan de handvaten te verwijderen (optioneel)
Het FlowMatic® 03 Care-model is uitgerust met de volgende kenmerken:
- Het schort, uitgerust met een cilinder met lange slag, maakt het mogelijk de pallet waarop de doos of big bag is geplaatst, omhoog te brengen zodat de verpakte producten niet van grote hoogte vallen.
- Ronde vorken voor het vastmaken van grote zakhandvatten: de grote zakhandvatten glijden gemakkelijker.
- "U"-vormige vorken voor het bevestigen van big bag handvatten: maakt het mogelijk de big bag direct van de handvatten te nemen met een vorkheftruck (er hoeft geen pallet te worden gebruikt).
- Ondersteuningsstructuur: manueel in de hoogte verstelbaar voor alle soorten grote zakken en kartonnen dozen
- Aanpassing van de breedte: de afstand tussen de inhaakvorken kan in de breedte worden aangepast om de vulfase te optimaliseren en een grotere stabiliteit van de flexibele container op zijn pallet te garanderen.
- Zwelvoeg: De zwelvoeg zorgt voor een stevige verbinding tussen de vulkop en de big bag tijdens de vulfase.
- Vulkop: De vulkop is vervaardigd met een dubbele mantel voor volumebalancering. De geladen lucht wordt vrijgelaten via de ontgassingsleiding die op het stofverzamelsysteem kan worden aangesloten.
- Spanningscilinder: De pneumatische cilinder bevindt zich op het vorkenbord. Hierdoor kan het haaksysteem van de big bag op een ergonomische hoogte worden ingesteld, kan het worden aangepast aan verschillende containerhoogten en kan de big bag een optimale vorm krijgen dankzij de permanente spanning tijdens de vulfase. De grote zak is volledig gevuld zonder gevaar voor vorming van luchtbellen en kan veilig worden gehanteerd zonder gevaar voor kantelen.
- Voorinblaasventilator: de ventilator, die op het station is geïnstalleerd, zorgt ervoor dat de grote zak met een binnenzak wordt gevormd, zodat hij gemakkelijker kan worden gevuld. Een omloopklep zorgt voor de ontgassing van de fijne deeltjes die tijdens de verpakkingsfase door de dubbele omhullingsbuis worden opgevangen.
Options
Beschikbare opties
-
Convoyeur à rouleaux
De op de pallet geplaatste big bag wordt afgevoerd door een gemotoriseerde rollenbaan, waardoor de productie wordt geoptimaliseerd.
-
Roterende kop
Systeem dat een gemakkelijke plaatsing van de lege big bag mogelijk maakt. Ontworpen met een hoog weerstandslager, een eenvoudige rotatie (+180°/-180°) van het haaksysteem laat de operator toe de 4 handvaten van de big bag te positioneren, vanaf zijn werkplek.
Het automatisch loshaken van de handvatten, zodra de big bag gevuld is, completeert het systeem, dat bijzonder geschikt is voor hoge verpakkingssnelheden.
In de gesloten eenheid is de ventilator voor het voorblazen geïntegreerd, zodat zij kan worden gebruikt in moeilijke omgevingen waar ook strenge hygiënische voorschriften gelden.
-
Station mobiel
De verpakkingsstations kunnen worden uitgerust met transportmantels, zodat de hele eenheid met een vorkheftruck of pallettruck kan worden gehanteerd.
Deze mobiele big bag verpakkingsstations maken het mogelijk big bags te vullen onder afzonderlijke toevoerpunten of laadkokers voor vrachtwagens.
Uitvoeringen met rails en wielen zijn ook standaard bij Palamatic Process. -
Automatisch loshaaksysteem voor big bags
Vier scharnierende haken bevinden zich op het opvangschort voor grote zakken. De pneumatische cilinder die door de PLC wordt geactiveerd, regelt het kantelen van de haak aan het einde van het doseerproces.
-
Dépileur de palettes
Om het verpakkingsstation voor grote zakken te automatiseren, stellen wij de installatie van een automatische palletontstapelaar voor.
De gestapelde pallets worden in het magazijn opgeslagen en vervolgens via een gemotoriseerde transportband één voor één naar het verpakkingsstation gevoerd. -
Aardingsklem
Het hele station is voorzien van aardingsvlechten. Via een snelkoppelingspunt kunnen de big bags worden geaard, waardoor een equipotentiaalverbinding van het geheel ontstaat.
-
Toegangsplatform voor de operator
Het vergemakkelijkt de toegang tot het bovenste gedeelte van de vulmachine om de sluiting van de vulkoker van de flexibele container mogelijk te maken.
-
Soudeuse pour sache interne
Zodra de grote zak gevuld is, wordt hij leeggemaakt in het sluitstation van de huls. Een hitte-sealsysteem maakt het mogelijk de grote zak te sealen door de werking van verwarmde kaken op de binnenzak. De lastechnieken zijn aanpasbaar aan de kenmerken van de big bag (aluminium binnenzak).
Case studies
Verwezenlijkingen met deze apparatuur
Behandeling van chocolade kralen
Verwerkte producten: chocoladeparels - Opslag in big bag - Deze klant is een wereldberoemde fabrikant en produceert zeer kwetsbare chocoladeparels die bedoeld zijn om te verpakken (B tot C).Voedings- en diervoederindustrie
-
Optimalisatie van de verwerking van geagglomereerd gedroogd fruit
Verwerkte producten: gedroogde groenten en fruit Desaggregatie van een groot volume gedroogd fruitVoedings- en diervoederindustrie
