Dense phase vacuümtransport met los filter - Continue terugwinning van aangezogen poeders voor producthergebruik

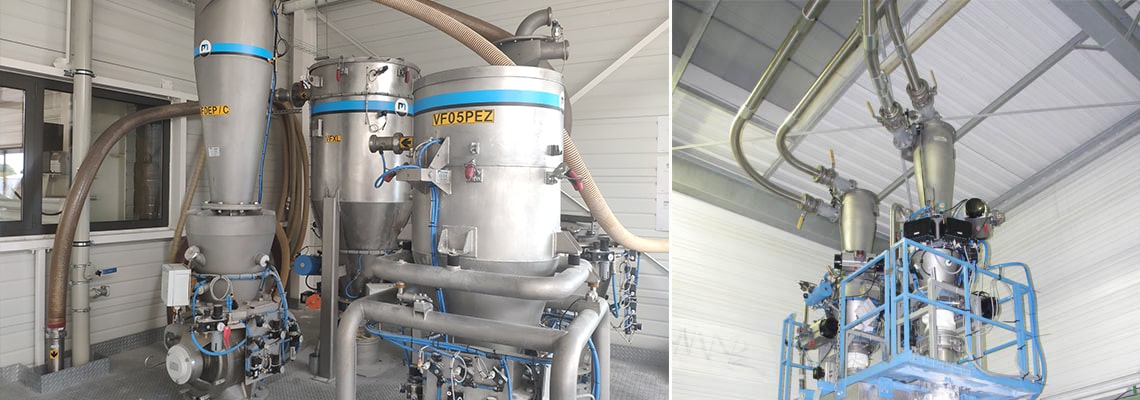

Een scheidingscycloon (offset filter) is gekoppeld aan een pneumatische transportcycloon. De scheidingscycloon is voorzien van een herintroductiemond voor het continu opvangen van aangezogen fijnstof en voor het opnieuw gebruiken ervan in het proces.
Vanuit het oogpunt van doorstroming maakt de introductie van een scheidingsfilter het mogelijk om filterreinigingscycli te elimineren (gemiddeld 10% van een cyclustijd).
Afbeelding
|
Hoofdfuncties : 1 - Cyclonisch: lucht-/productscheiding 2 - Opslag: terughalen van het materiaal, behoud van het expansievolume 3 - Afwerking: scheiding en bescherming van het vacuümelement 4 - Herinvoering van de boetes in het proces of het terugvorderen van de boetes in een speciale trechter. |
-
Debet4
-
Breekbare producten4
-
Breekbare producten4
De sterke punten van de apparatuur
- Geen productverlies: herintroductie van de poeders in het proces
- Implementatie in ruwe omgevingen: belasting van reactoren in gevaarlijke gebieden: bescherming van het filter tegen de uitstoot van dampen, gas en stof gebied ATEX-certificering
- Proces met hoge snelheid: optimalisatie van het cyclisch rendement, vermindering van drukverliezen, continue ontlading
- Moeilijk producttransport: bescherming van het filtersysteem, geen verstopping in het filter.
Media
Ontdek onze apparatuur in video's
Pneumatic vacuum conveying systems - Powders Pumps - PALAMATIC PROCESS
Vacuümoverdracht in dichte fase voor alle soorten poeders en bulkmaterialen
Debiet van 5 tot 10.000 l/u.
Constructie in staal, 304 en 316L roestvrij staal
De nieuwe generatie poederpompen ontwikkeld door het PALAMATIC ontwerpbureau. Zorgt voor een dichte vacuümoverdracht en voorkomt materiaalbederf continu en opgesloten in uw productieprocessen. Bijzonder geschikt voor moeilijke materialen (slechte stroming, breekbaarheid, abrasiviteit, of explosieve materialen), deze cycloon is eenvoudig te installeren in uw omgeving met onbeperkte uitbreidingsmogelijkheden. Aanzuigen van meerdere voedingspunten en/of voeden van meerdere punten in uw proces. Gekoppeld aan weegsystemen, zorgt hij voor gewichtsgecontroleerde toevoer van grondstoffen. Ook het voeden van een reactorvat onder druk en het voeden van materialen zonder toevoeging van lucht.
3 functies : 1/ Transport 2/ Doseren 3/ Wegen
Range of vacuum pneumatic conveying systems - Powder pumps - PALAMATIC PROCESS
REEKS VACUÜMTRANSPORTSYSTEMEN
De nieuwe generatie poederpompen ontwikkeld door het PALAMATIC ontwerpbureau. Zorgt voor een dichte vacuümoverdracht en voorkomt materiaaldegradatie continu en beperkt in uw productieprocessen. Bijzonder geschikt voor moeilijke materialen (slechte stroming, broosheid, abrasiviteit, of explosieve materialen), deze cycloon is eenvoudig te installeren in uw omgeving met onbeperkte uitbreidingsmogelijkheden. Aanzuigen van meerdere voedingspunten en/of voeden van meerdere punten in uw proces. Gekoppeld aan weegsystemen, zorgt hij voor gewichtsgecontroleerde toevoer van grondstoffen. Ook voor het voeden van een reactorvat onder druk en het voeden van materialen zonder toegevoegde lucht.
De poederpompen zijn ideaal voor het voeden :
- stofleggen (Triblender Silverson)
- mengers
- tanks
- reactor...
Pressure phase pneumatic conveying loading line with integrated dosing - PALAMATIC PROCESS
PNEUMATISCH TRANSPORT IN VERDUNDE FASE MET BOOSTER
Deze pneumatische transporteur in verdunde fase, over het algemeen met stuwkracht, maakt het mogelijk om poedervormige producten met hoge doorvoersnelheid over belangrijke afstanden te transporteren (niet breekbare producten). Deze pneumatische transporteur in verdunde fase door stuwkracht ligt in het gebruik van wielvoeders (roterende kleppen) die het mogelijk maken om afgemeten doses product in het leidingwerk te brengen. Regelmatige toepassing van pneumatische transportband in verdunde fase door stuwkracht: silo's legen en silo's vullen.
Skid for reactors feeding by doses - PALAMATIC PROCESS
PNEUMATISCHE VACUÜMTRANSPORTSYSTEMEN - POEDERPOMPEN
3 functies : 1/ Transport 2/ Doseren 3/ Wegen Debiet van 5 tot 10.000 l/u.
Constructie in staal, roestvrij staal 304 en 316L, Atex
PALAMATIC PROCESS biedt het vacuüm transportsysteem V-Flow aan dat werkt volgens het dichte fase principe.
Het product wordt aangezogen door een vacuümpomp (elektrisch of pneumatisch) naar een aankomstcycloon (cyclo-filter) met tangentiële aankomst (cilindrisch). Het product wordt aangezogen via een pneumatische transportband die is geïnstalleerd op het punt waar het product wordt teruggetrokken (geen draaiklep) tot aan de vacuümcycloon die is uitgerust met filters van kleine afmetingen om de lucht van het product te scheiden. De vacuümcycloon is voorzien van een vlinderklep (of een andere als het proces dat vereist) en een niveausonde waarmee de cycloon op regelmatige tijdstippen kan worden geleegd.
De door dit type poederpompen verkregen debieten liggen tussen 5 en 10.000 liter per uur met een laag energieverbruik en een uiterst eenvoudig onderhoud.
Het andere voordeel van dit poedersysteem is het gemak van de uitvoering van de gewichtscontrole.
Het cycloonvacuüm kan op laadcellen worden geplaatst waardoor het vervoerde product kan worden opgezogen en toegevoerd.
Mobil unit - Suction tube for drum and sack discharging
TROMMELLOSSYSTEEM - DrumFlow® 01 - ZUIGBUIS
Het DrumFlow® 01 systeem is door Palamatic Process ontworpen om vatontladingen uit te voeren door middel van een zuigbuis. Het materiaal in de trommel wordt in het productieproces opgenomen dankzij de vacuümzuigtechnologie. Het ledigen van de vaten gebeurt rechtstreeks op de pallet en zonder specifieke handelingen.
De zuigbuis maakt het mogelijk het poeder met de hand op te zuigen. Deze zuigbuis is ideaal voor het legen van vaten.
Het vacuüm wordt rechtstreeks vanuit de vacuümcycloon in het vat uitgevoerd.
Transfert pneumatique - Cyclone d'aspiration - Palamatic Process
Debiet van 5 tot 10 000 l/u. Gemaakt van staal, roestvrij staal 304, roestvrij staal 316 L
Het maakt een dichte overdracht onder vacuüm mogelijk en vermijdt de aantasting van het product op een continue en beperkte manier in uw fabricageproces. Deze cycloon, die bijzonder geschikt is voor moeilijke producten (slechte doorstroming, broosheid, abrasiviteit of explosiviteit van het product), kan gemakkelijk in uw omgeving worden geïnstalleerd met de mogelijkheid van onbeperkte uitbreiding. De aanzuiging gebeurt vanuit verschillende aanvoerpunten en/of bevoorrading van verschillende punten van uw proces. In combinatie met weegsystemen kunnen grondstoffen gecontroleerd naar gewicht worden ingevoerd. Het voeden van reactoren onder druk en het voeden van het product zonder luchttoevoer is mogelijk.
Dense phase pneumatic conveying
Vacuümoverdracht in dichte fase voor alle soorten poeders en bulkmaterialen
Debiet van 5 tot 10.000 l/u.
Constructie in staal, 304 en 316L roestvrij staal
De nieuwe generatie poederpompen ontwikkeld door het PALAMATIC ontwerpbureau. Zorgt voor een dichte vacuümoverdracht en voorkomt materiaalbederf continu en opgesloten in uw productieprocessen. Bijzonder geschikt voor moeilijke materialen (slechte stroming, breekbaarheid, abrasiviteit, of explosieve materialen), deze cycloon is eenvoudig te installeren in uw omgeving met onbeperkte uitbreidingsmogelijkheden. Aanzuigen van meerdere voedingspunten en/of voeden van meerdere punten in uw proces. Gekoppeld aan weegsystemen, zorgt hij voor gewichtsgecontroleerde toevoer van grondstoffen. Ook het voeden van een reactorvat onder druk en het voeden van materialen zonder toevoeging van lucht.
3 functies : 1/ Transport 2/ Doseren 3/ Wegen
Ontdek onze uitrusting in foto's
Pneumatisch transport met los filter
Multi-aftappunten voor een coating reactor. Pneumatische transportband voor harsen, polymeren, talk en silica.
Vrijstaand filter op pneumatisch transport
Automatisch laden van reactoren met grondstoffen en doseringssysteem.
Zout- en suikerverwerkingslijn
Processen met hoge verwerkingscapaciteit: optimalisering van het cyclonaal rendement, vermindering van drukverliezen, continue ontlading.
Dense phase vacuum pneumatic conveying
Implementatie in moeilijke omgevingen: levering van reactoren in explosiegevaarlijke omgevingen (ATEX).
Toevoer van een extruder met polymeer
Behandeling van moeilijke materialen: bescherming van het filtratiesysteem, geen verstopping van de filter.
Pneumatisch transport van chemisch poeder
Korrels, metaalhoudende poeders of vetten, de VFlow®-reeks zorgt voor het transport van meer dan 95% van de bestaande poedervormige materialen.
Trechteraanvoer met pneumatisch transport
Pneumatisch transport vervult verschillende functies, waardoor het aantal benodigde uitrustingen tot een minimum wordt beperkt.
Pneumatische transportband voor poeder en bulkgoederen
Installatie van een station voor het legen van big bags voor het voeden van 3 opslagsilo's met vacuüm pneumatisch transport.
Het station is gemonteerd op load cells en is voorzien van een transportschroef waarmee het materiaal gedoseerd kan worden.
Pneumatisch vacuümtransport van poeders en bulkmaterialen
pneumatisch transport van bulkgoederen aan de uitgang van een verstuivingstoren.
Vrijstaand filter op pneumatische transportband
VFlow® met vrijstaand filter. De cycloonafscheider is gekoppeld aan de pneumatisch transportcycloon.
Pneumatisch transportsysteem voor het vullen van big bags
Pneumatische transportband op een big bagsvuller.
pneumatisch transport van bulkmaterialen
Pneumatische oplossingen voor bulktransporttoepassingen.
Container lossen met pneumatisch transport
geïntegreerde uitrusting:
- Pneumatisch transport - Dichte fase vacuümtransport - Vrijstaand filter
- Vacuüm pneumatisch transport in dichte fase VF05
- Opslagcontainer van staal/roestvrij staal
- Container lossen - IbcFlow01
Vrijstaand filter pneumatische transportband
- Beveiliging van industriële productielijnen
- Verbetering van de arbeidsomstandigheden, de hygiëne en de productiviteit van de operatoren.
Pneumatische transportband met los filter - Vervaardiging van kleefstoffen
Aanvoer van grondstoffen (granulaten, voedingspoeders...).
Vrijstaand filter op pneumatische transportband
Pneumatisch transport van stof uit filtratiesystemen.
Features
De technische kenmerken
Modellen | Tarief in m³/u | Leidingen Ø in mm |
Filtrerend oppervlak in m² |
Cycloonuitlaat Ø in mm |
Cycloonhoogte in mm |
---|---|---|---|---|---|
VF DEP 02 | 2 | 50 | 5 | 200 | 600 |
VF DEP 04 | 4 | 65 | 8 | 200 | 780 |
VF DEP 06 | 6 | 80 | 12 | 200 | 1,431 |
VF DEP 08 | 8 | 100 | 18 | 250 | 1,850 |
VF DEP 10 | 10 | 125 | 26 | 300 | 2,200 |
Deeltjesgroottes: 5 - 3 mm
Gemiddeld niveau van het vacuüm: 500 mbar absoluut
Cyclonische efficiëntie: > 99.5%
Productie van materialen: 304L roestvrij staal, 316L roestvrij staal
Beschikbare afwerkingen: buitenzijde microstralen, binnenzijde elektrolytisch polijsten, binnenzijde spiegelpolijsten
Filtermedia's: PTFE, antistatisch PTFE, FDA gecertificeerd
ATEX-certificering: zone II 1,2,3 GD (minder dan 3 mJ EMI).
