Vibrerende transportband

  • Test
  • Toegangskaart
    Description

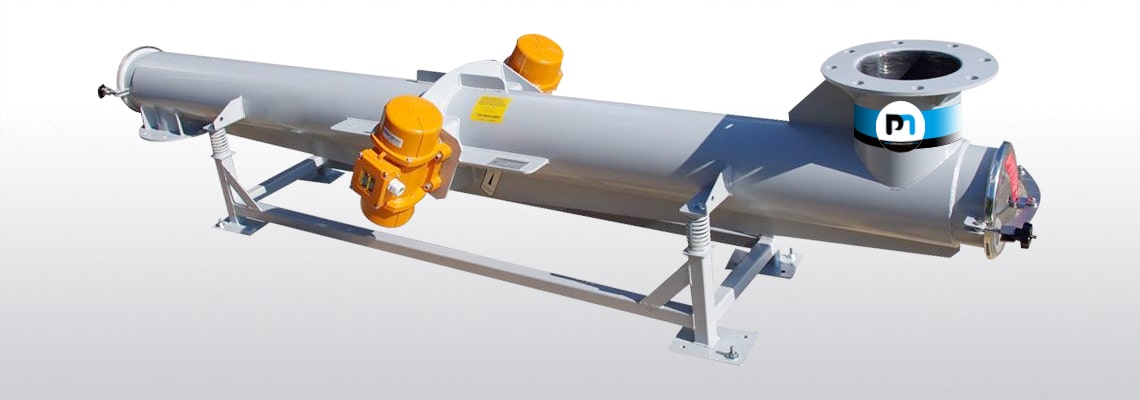

    Couloir vibrant Palamatic Process

    Vibrerende transportband voor het transporteren en doseren van stortgoed

    De vibrerende transportband is de ideale oplossing voor hygiënische toepassingen en een behoedzame omgang met de materialen.


    Toepassingen: transporteren en doseren
    Productie: zacht staal, roestvrij staal
    Hoogte: max. 8 graden.
    Debiet tot 20 m³/u.

    Door het regelen van de trillingsamplitude wordt het transport voorzichtig uitgevoerd.
    De volledige afwezigheid van mechanische onderdelen in contact met het materiaal maakt hygiënische toepassingen en eenvoudige reinigingsfasen mogelijk.

    Bedrijfsmodus :


    De vibrerende transportbanden worden geïnstalleerd in bulkhandlingprocessen om de dosering of de constante toevoer van een machine te garanderen. Alle uitvoeringen maken gebruik van hetzelfde principe: een trog die voorzien is van een trilgoot voor het transport en die op vier punten is opgehangen, waardoor de transportinrichting aan de constructie is geïsoleerd.




    • Debet
      3
    • Gemak van de implementatie
      3
    • Hygiëne
      5



    Couloir vibrant transfert mécanique Palamatic Process

    Eindklepje

    Het maakt inspectie en reiniging mogelijk





    Couloir vibrant transfert mécanique

    Veren

    De veerbelaste uitvoering zorgt voor een optimale isolatie met een grote amplitude





    Couloir vibrant transfert mécanique

    Trilmotor

    Het is geïnstalleerd op de buis met een versterkte wieg en maakt het mogelijk om krachten over te brengen.

    Partager la page

    De sterke punten van de apparatuur

    - Voor gebruik bij het transporteren of meten

    - Ideaal voor materialen met een hoge deeltjesgrootte

    - Respect voor delicate materialen

    - Niet veel mechaniek, weinig onderhoud en eenvoudige reiniging



    Ontdek onze apparatuur in video's

    Vibrating conveyor

    Hygienic dosing and feeding

    De triltransporteur voedt een transportband. Met deze mechanische transportband kunnen bulkproducten met hoge snelheid continu worden getransporteerd. De band is gemaakt van voedselveilig rubber en wordt geleverd met een voedselveiligheidscertificaat.

    Ontdek onze uitrusting in foto's

    Couloir vibrant sur ligne de production

    Vibrerende transportband

    Vibrerende transportband op automatisch zakkenvulsysteem.

    Vibreur électrique sur couloir transfert mécanique

    Vibrerende motoren

    mechanisch transport voor bulkmateriaal.

    transport vibrant

    Triltransportband Palamatic Process

    Uitzetluik voor inspectie en reiniging.

    Moteur vibrant électrique

    Vibrerende transportband met trilmotoren

    Trilmotor geïnstalleerd op de buis met versterkte steun om de overdracht van krachten te verzekeren.

    Ressorts sur couloir vibrant

    Veren

    De verende installatie zorgt voor een optimale isolatie met een hoge amplitude.

    Couloir vibrant avec moteur vibrant électrique

    Vibrerende transportband met trilmotoren

    Voor het transporteren en doseren van bulkmaterialen.

    Transport mécanique vibrant

    Triltransportband Palamatic Process

    Vibrerend mechanisch transport op industriële productielijn.

    Couloir vibrant alimentation remplissage big bag

    Triltransportband voor het vullen van big bag

    Skid voor het zeven en verpakken van chroompoeder.

    Trappe d'extrémité

    Uitsparingsluik

    Het kan worden gebruikt voor inspectie en reiniging.

    Alimentation couloir vibrant

    Vibrerend transport

    Ideaal voor het transporteren en doseren van hoogwaardige bulkmaterialen.

    Couloir vibrant pour le transport mécanique de vos poudres

    Triltransporteur voor het transport van uw poeders

    Geen mechanische onderdelen die in contact komen met de vaste stof in bulk om het reinigen te vergemakkelijken.

    Couloir vibrant alimentation big bag

    Triltransportband voor het vullen van big bags

    Skid voor het zeven en verpakken van chroompoeder.

    Couloir vibrant Palamatic Process

    Triltransportband Palamatic Process

    Triltransportband onder voorraadtrechter.

    Couloir vibrant pour le transport mécanique des pulvérulents

    Vibrerende transportband

    Triltransporteur voor het transporteren en verpakken van schilfers in de petrochemische sector.

    Alimentation trémie à partir d'un mélangeur

    Hoppervoeding vanuit een mixer

    De triltransporteur transporteert het melkpoeder van de menger naar de doseertrechter.

    De technische kenmerken

    Productie Mild staal, roestvrij staal
    Verhoging Maximaal 8 graden
    Capaciteit Tot 20 m³/u.

    Afmetingen:

    Buis Ø in mm Lengte Een maximale inlaat Ø in mm B max. uitloop Ø in mm Maximale graad
    Min.  Max  Naar boven Naar beneden
    88.9 300 2,000 150 150 8 15
    114.3 300  3,000 200  200 8 15
    139.7 500 3,000 250 250 8 15
    168.3 500 4,000 250 250 8 15
    219.10 500   5,000 250 300 8 15
    273 500 6,000 300 350 8 15
    323.9 750 6,500 375 400 8 15



    2 soorten trilmotoren:

    1. Magnetische trilmotor
    • Slag van 0 tot 4 mm
    • Sterkte 1 tot 1,6 ton

         2. Elektrische trilmotoren gemonteerd in paren

    • Slag van 0 tot 20 mm
    • Strengheid van 1 tot 5 ton


    • Cementeren van nucleair afval

      Verwerkte poeders: Cement + vulstof, kalk en calciumnitraat - Cementeren van kernafval - Dit proces is bedoeld voor het cementeren van fijnstof en harsen
    • Laden van vaten en big bags

      Processed powder: chromium powder - Drum and big bag loading - The objective is to screen and package in big bags or drums chromium powder with an integrated dosing system.
    • Verticale overdracht van tabletgom

      Processed powders: malto dextrin, sorbitol, powdered sugar, crystal sugar... - Vertical transfer of dragees - Installation of tilting bucket elevators allowing high throughput handling of fragile...
    • Capsule productielijn

      Verwerkt poeder: capsules/farmaceutische capsules - Capsule produktielijn - Aan het einde van de capsule produktielijnen, na het vormen, vullen en drogen, wil onze klant het aantal capsules tellen en...
    • Productie van gedroogde vruchten en zaden

      Verwerkt poeder: gedroogde vruchten en zaden - Mengen en verpakken - Onze klant wilde een nieuwe productielijn in zijn fabriek implementeren om zijn groei te ondersteunen.
    • Automatisering van het zinkpoederprocédé

      Verwerkte poeders: zinkpoeder en additieven. Het doel is het handmatig laden van de poeders te verbeteren en een volledig geautomatiseerd systeem te implementeren voor het nauwkeurig doseren van de...
    • Emmervullijn

      Verwerkt poeder: grafiet. Emmer vullijn. Productieproces voor het mengen van grafietpoeder met harsen om het extrusieproces te voeden.
