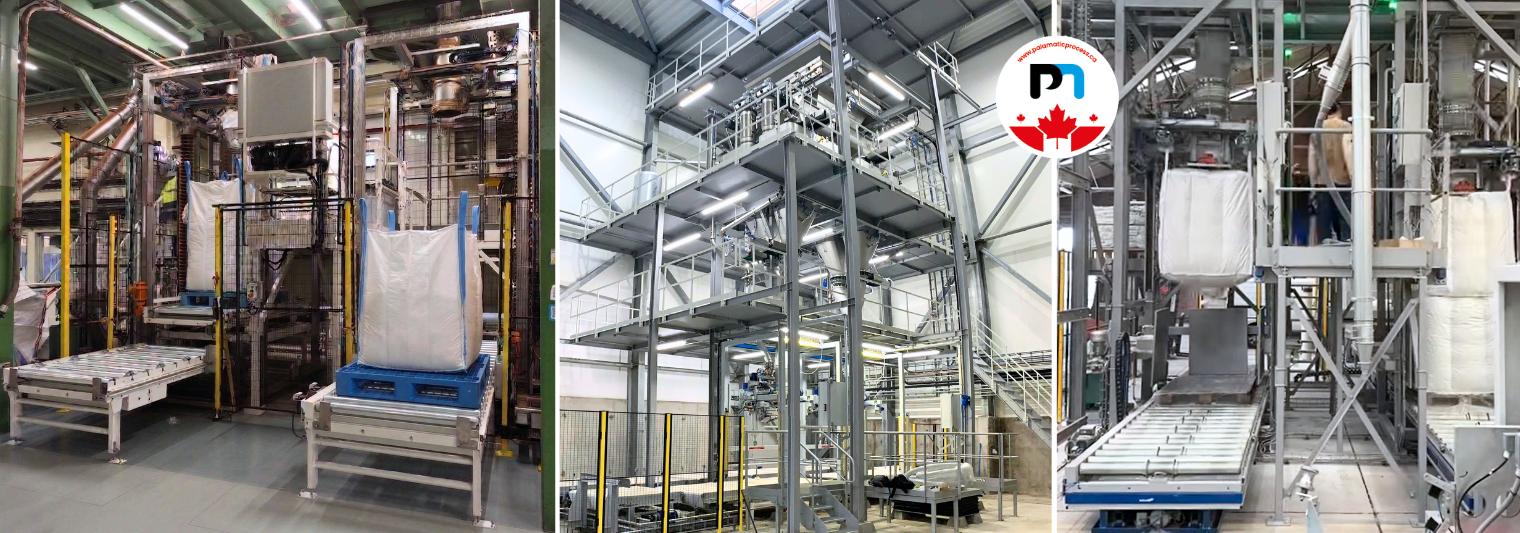

Remplissage big bag - Conditionnement automatique en pesée brute
La solution complète pour le conditionnement automatique en pesée brute des big bags. Ce modèle FlowMatic® 04 est destiné à une utilisation continue à grand débit, avec des cadences de 20 - 40 big bags/heure.
La remplisseuse big bag FlowMatic®04 intègre un joint gonflant de confinement et une structure réglable en hauteur. La structure réglable manuellement permet de conditionner des big bags de différentes hauteurs en fonction de la densité des produits.
-
Automatisation5
-
Cadence3
-
Encombrement3
Mode opératoire :
1. Alimentation automatique d'une palette vide
2. Mise en place du big bag sur la station via la tête tournante
3. Fixation étanche de la manchette par joint gonflant
4. Mise sous tension du big bag par vérin pneumatique
5. Gonflage du big bag pour préformage
6. Bascule du réseau de gonflage vers le dépoussiéreur
7. Début de remplissage grand débit
8. Dépose du big bag sur sa palette : formage du fond du big bag (stabilité du big bag à la manutention)
9. Vibration de la table de densification avec un fonctionnement intermittent
10. Gestion de pesée avec un passage en petite vitesse pour ajuster le dosage
11. Fin de remplissage : descente de la tête de remplissage, dégonflage du joint et décrochage automatique des anses du big bag
12. Évacuation automatique du big bag vers la zone de stockage (convoyeur d'accumulation)
Pesage brut automatique et remplissage de big bags
La solution complète pour le conditionnement automatique de big bags, FIBCs dans les opérations de pesage brut. Ce modèle est conçu pour une utilisation continue à des débits élevés de 20 à 40 big bags / heure.
Le remplissage automatisé de big bag FlowMatic® 04 intègre toutes les options nécessaires pour l'emballage de big bag avec une intervention minimale de l'opérateur : joint gonflable pour un fonctionnement sans poussière, pont suspendu pour big bag avec réglage pneumatique de la hauteur du cylindre, ventilateur de préformage de big bag, pesage et dosage de big bags, capteurs de pesage commerciaux en option, table de densification vibrante, dépileur de palettes, convoyeur à bande, etc.
Les points forts de l'équipement
- Convoyeur et stockage tampon dynamique pour obtenir des cadences élevées
- Dosage et pesage automatique
- Décrochage automatique des anses du big bag
- Dépileur de palettes ayant une capacité de 15 palettes multi-format
Media
Découvrir nos équipements en vidéos
Station de remplissage big bag - Flowmatic 04
Remplisseuse big bags automatique
Station de remplissage big bag - Flowmatic 04 en 3D
Mise en big bag semi-automatique de farine de poisson
Gamme de station remplisseuse big bag - FlowMatic
Remplissage big bags FlowMatic 04
Remplissage big bags FlowMatic 04
Découvrir nos équipements en photos
Mise en big bag
Chargement de poussière de tabac en big bag.
Conditionnement automatique en pesée brute des big bags
Ligne de conditionnement automatique de big bags d'urée FlowMatic® 04 : dosage, conditionnement et convoyage.
Ligne de remplissage big bag
Ligne industrielle complète dans le secteur de l'alimentation animale.
Ligne de production industrielle remplissage big bags
Convoyeur à bande sur ligne de conditionnement de big bags de sucre.
Poste de conditionnement pour le remplissage de big bags
Ligne de remplissage de big bag automatique pour le conditionnement de sucre blanc.
Dépileur de palettes
Le dépileur de palettes permet l'automatisation du poste de remplissage big bag.
Système d'évacuation des big bags
Dépotage d'amidon en camion pour conditionnement automatique des big bags en zone Atex.
Ligne de remplissage big bag Palamatic Process
Station de conditionnement big bag hygiénique pour poudre de lait infantile pour la préparation de lait en poudre infantile.
Sortie des big bags après alimentation
Poste de conditionnement pour la manutention d'amidon alimentaire.
Remplissage big bags Flowmatic 04
Ligne de remplissage automatique de big bags d'urée et d'engrais FlowMatic® 04 : dosage, conditionnement et convoyage.
Cabine pour unité de déchargement FIBC flowMatic® 04
Manutention d'amidon alimentaire.
Vue dessous trémie et tamis pour alimentation big bag
Palamatic Process a développé une ligne de conditionnement big bag haute cadence à hygiène maximale. Le process a pour objectif de conditionner le produit, qui est alimenté depuis le camion jusqu’à la trémie tampon, dans des big bags.
Ligne automatisée pour remplissage big bag
Les big bags de sucre sont déplacés à l'aide d'un convoyeur à rouleaux.
Convoyeur pour big bags
L'accroche du big bag sur la structure s'effectue à l'aide de crochets pneumatiques automatiques qui permettent de maintenir le big bag lors de son remplissage et de larguer automatiquement le big bag après remplissage.
Tête de remplissage
Le système de remplissage de big bags FlowMatic® 04 intègre toutes les options nécessaires au conditionnement avec un minimum d'intervention humaine.
Ligne de conditionnement de big bags
L'évacuation automatique du big bag vers la zone de stockage s'effectue via un convoyeur à rouleaux.
Remplissage big bags automatique haute cadence
La conditionneuse FlowMatic® 04 est destinée à une utilisation continue à grand débit.
Phase de remplissage du big bag
Le big bag est prégonflé afin de faciliter le remplissage.
Conditionnement sucre
Le sucre est conditionné dans des big bags de stockage.
Remplir big bag
Le conditionnement en big bags de sucre est automatique et s'effectue en pesée brute.
Remplissage big bags sous vis de transfert
La vis de transfert mécanique alimente la station de remplissage de big bags.
Remplissage de big bags de sucre
Ligne industrielle de manutention poudre et big bag.
Conditionnement vrac
Ligne de conditionnement d'épices dans des big bags à gueule ouverte.
Ligne de remplissage de big bags automatisée
L'alimentation en palettes vides s'effectue de façon automatique.
Remplissage confiné
La plateforme pour opérateur facilite l'accès à la partie haute de la conditionneuse pour effectuer la fermeture de la goulotte de remplissage du big bag.
Armoire de contrôle
Automatisation de ligne Pal'Touch® pour le conditionnement de sucre en big bags.
Ligne de conditionnement de big bags
Ligne de production industrielle pour le remplissage de big bags de sucre.
Dépalettiseur sur ligne de conditionnement big bags
Le dépalettiseur permet d'automatiser la ligne de conditionnement de big bags.
Gestion de la vitesse de remplissage du big bag
La vitesse de remplissage du big bag en poudre est contrôlée.
Ligne automatique de conditionnement big bags
Remplissage de big bags de graines avec trémie d'alimentation.
Positionnement des anses du big bag sur les fourches de la station de remplissage
Le big bag est positionné sur les fourches par l'opérateur et la manchette est installée sur la tête de remplissage de la station de conditionnement de sucre.
Ligne automatisée de conditionnement big bags
L'évacuation du big bag plein vers la zone de stockage est automatique.
Trémie process poudre Palamatic Process pour alimentation station de remplissage big bags
La trémie de stockage industrielle alimente la station de remplissage du big bag en sulfate de fer.
Ligne de production remplissage big bags
Solutions de stockage de produits vracs en big bag Palamatic Process : Pal'Pack®.
Remplissage big bags sous vis de transfert
Ligne de conditionnement automatique de big bags FlowMatic® 04 pour le conditionnement de graines.
Utilisation continue à grand débit
Ligne de conditionnement automatique de big bags d'urée FlowMatic® 04 : dosage, conditionnement et convoyage d'engrais.
Tête tournante sur FlowMatic® 04
Tête tournante permet une mise en place ergonomique du big bag sur la station de remplissage big bag.
FlowMatic® 04 - Mise en big bag
Conditionnement de poussières de tabac en big bags.
Ligne automatisée de conditionnement big bags
L'évacuation du big bag plein vers la zone de stockage est automatique.
Conditionnement big bag
Trémie d'alimentation sur conditionneuse big bag.
Remplissage big bag automatique
Dosage et pesage du poste de conditionnement big bag : automatisation et ergonomie du poste de travail.
Dépileur de palettes
Les palettes gerbées sont stockées dans le magasin puis alimentent une par une le poste de conditionnement de big bags via un convoyeur motorisé.
Dépileur de palettes
Le dépileur de palettes participe à l'automatisation du poste de remplissage de big bags.
Station remplissage big bag
La tête tournante sur la station de remplissage de big bags améliore l'ergonomie du poste de travail.
Accrochage big bag
Le décrochage automatique des anses du big bag favorise l'ergonomie et améliore la cadence de remplissage.
Cabine de remplissage
Dépotage d'amidon en camion pour remplissage automatique des big bags en zone Atex.
Tête tournante
Tête tournante sur station de remplissage big bags sur ligne de compounding pour l'industrie chimique.
Remplissage de big bag poudre de cacao
L'extraction de poudre de cacao en sortie de trémie tampon pour transfert vers une station de conditionnement big bag existante.
Le transfert est assuré par un convoyeur aéromécanique.
Remplissage big bag industrie agro-alimentaire
La poudre de cacao est transférée à partir de la trémie tampon vers la conditionneuse big bag via un convoyeur mécanique. Le débit massique est de 2 500 kg/h. sur produit de densité 0,65 kg/l.
Remplissage big bag Flowmatic 04
Station de remplissage big bags avec tête tournante pour faciliter le chargement et le déchargement du big bag.
Convoyeur de big bag FlowMatic® 04
Cette installation permet d’extraire le produit fini du silo existant au travers d’une vis de transfert (sans palier intermédiaire pour limiter au maximum les risques Atex) afin de l’acheminer vers la station de remplissage big bag.
Station de mise en big bag - FlowMatic® 04
Pour répondre aux exigences de ce client, Palamatic Proces a conçu un modèle de remplissage big bag continu à grand débit, dénommé FlowMatic® 04, avec des cadences atteignant 40 big bags par heure.
Tête tournante
La tête de remplissage est conçue en double enveloppe pour assurer l'équilibrage des volumes et est reliée au réseau de dépoussiérage pour éviter toute émanation de poussières dans l'atmosphère. Enfin, le système tournant de la tête d’accrochage facilite l’attache des anses du big bag, réduisant les manœuvres de l’opérateur et maximisant l’ergonomie de son poste.
Chargement graines de maïs
Ligne de conditionnement de semences de maïs dans des big bags
La ligne de conditionnement en big bags est équipée d'une trémie tampon et d'un convoyeur à rouleaux pour faciliter la manutention des big bags.
Alimentation de la ligne de convoyage en palettes vides
Alimentation de la ligne de convoyage en palettes vides pour distribuer les palettes une par une.
Ligne de chargement de big bags
Poste de conditionnement big bag implanté en sortie d'un cyclofiltre de transfert pneumatique aspiré.
Features
Les caractéristiques techniques
| Cadence | 20 à 30 big bags/h |
|---|---|
| Capacité | 2 tonnes/big bag |
| Matériaux de fabrication | Acier peint, inox 304L |
| Puissance installée | 8.7 kW |
| Consommation air comprimé | 6.8 Nm³/h |
| Débit de dépoussiérage | 300 m³/h |
Finitions : RAL 9006, microbillé, électropolissage
Puissance moyenne absorbée : 1,1 kW
Pression de service : 6 bar
Entrée 4-20 mA : 1
Entrée TOR : 14
Sortie TOR : 13
Précision de la chaîne de pesée : ± 500 grammes
Dimensions maximales des big bags : 1 200 (l) x 1 200 (L) x 2 400 (H) mm
Fourches en "U" : permet le retrait du big bag par les anses (en option)
Equipements intégrés au modèle FlowMatic® 04 :
- Structure de support : la structure est réglable manuellement en hauteur pour s'adapter à tous les types de big bag
- Décrochage automatique des big bags : quatre crochets articulés sont implantés sur le tablier d'accueil du big bag. Le vérin pneumatique, actionné par l'automate, pilote le basculement du crochet en fin de dosage.
- Joint gonflant : le joint gonflant assure une connexion étanche entre la tête de remplissage et le big bag lors de son remplissage.
- Tête de remplissage : la tête de remplissage est conçue en double enveloppe pour un équilibrage des volumes. L'air chargé est évacué via la ligne de dégazage pouvant être raccordé au réseau de dépoussiérage.
- Vérin de tension : le vérin pneumatique est implanté sur la tablier des fourches d'accrochage. Il permet de mettre à hauteur ergonomique le système d'accrochage des anses du big bag, de s'ajuster aux différentes hauteurs de big bag et de donner au big bag une forme optimale grâce à la tension permanente durant toute la phase de conditionnement. Le big bag est parfaitement rempli sans risque de poche et peut être manipulé de façon sécurisé, sans risque de basculement.
- Ventilateur de pré-gonflage : implanté sur la station, le ventilateur assure la mise en forme du big bag équipé de sache interne pour faciliter son remplissage. Un clapet by-pass permet de dégazer les fines qui sont captées par le tube double enveloppe lors de la phase de conditionnement.
- Table vibrante : la table de densification permet de désaérer les produits difficiles et assure le remplissage optimal des big bags. La table vibrante est équipé de deux moteurs vibrants à intensité réglable
- Dépileur de palettes : le dépileur assure, via un convoyeur à rouleaux motorisés, l'alimentation de la station de conditionnement en palettes de manutention. La taille des palettes prise en charge par le dépileur est flexible.
- Convoyeur à rouleaux : une série de convoyeurs à rouleaux motorisés assure le transfert des palettes vides jusqu'au poste de conditionnement des big bags. Ils sont équipés de capteurs de positionnement permettant d'assurer un stockage tampon des big bags en sortie du poste
Options
Les options disponibles
-
Dépose napperon
Un poste de dépose de napperon est implanté entre le dépileur de palettes et la remplisseuse pour big bag. Il permet la mise en place automatique d'un napperon (carton ou film PE) sur la palette vide, avant remplissage du big bag. Ce poste est un complément indispensable pour un confinement maximal du big bag répondant au standard qualité de nombreuses industries.
-
Housse
En sortie du poste d'ensachage big bags, une housseuse automatique assure le confinement final du big bag sur sa palette.
L'alimentation du big bag est effectuée par un convoyeur motorisé. -
Convoyeur de big bag
Convoyeurs à rouleaux mécanisés :
Alimenter ou convoyer le contenant de manière automatique :
- Palette
- Sac
- Big bag
- Conteneur
-
Tête tournante
Système permettant la mise en place ergonomique du big bag vide. Conçu à l'aide d'un roulement haute résistance, une simple rotation (+180° / -180°) du système d'accroche permet à l'opérateur de positionner les 4 anses du big bag, depuis son poste de travail.
Le largage automatique des anses, une fois le big bag rempli, complète le système et en fait un équipement particulièrement adapté pour les cadences de conditionnement élevé.
L'ensemble cartérisé intègre le ventilateur de pré-gonflage, permettant son utilisation dans des environnements difficiles soumis également à des contraintes d'hygiène fortes.
-
Pince de mise en terre
Des tresses de masses équipent l’ensemble de la station. Un point de connexion rapide permet la mise à la terre des big bags réalisant ainsi une liaison équipotentielle de l'ensemble.
Case studies
Les applications avec cet équipement
Engrais - Urée
Poudre traitée : urée - Engrais - Société implantée au Vietnam, leader dans la production de produits fertilisants. Cette société souhaite une installation pour le conditionnement automatique de l...Chimie
-
Conditionnement sucre
Poudre traitée : sucre blanc - Conditionnement sucre - La station de remplissage big bag FlowMatic© 04 permet un conditionnement étanche de tout type de poudre, limite les émissions de poussière et...Agroalimentaire
-
Conditionnement graines
Produits traités : graines de maïs traitées - Conditionnement graines - Ligne de conditionnement automatique de graines de maïs en big bags.Chimie
-
Chargement ingrédients production boisson
Poudres traitées : acide citrique, sorbate de potassium, benzoate de sodium... - Chargement ingrédients production boisson - L'objectif principal de cette installation est tout d'abord l...Agroalimentaire
-
Transfert de sucre raffiné
Poudre traitée : sucre raffiné - Transfert de sucre raffiné - Installation sur site portuaire permettant le reconditionnement du sucre stocké en conteneur maritime vers une ligne de conditionnement...Agroalimentaire
-
Système automatisé de remplissage de big bags
Poudre traitée : spodumène - Remplissage big bags pour la production de batteries au lithium - Solution automatisée avec intervention minimale de l'opérateur.BTP
-
Production de flakes de polyéthylène
Poudre traitée : polyéthylène - Production de polyéthylène basse densité - Société dans la pétrochimie: Mise en place de 2 lignes de conditionnement big bags.Chimie
-
Déchargement de wagons
Poudres traitées : amidon de tapioca, amidon de pomme de terre, amidon de maïs - Déchargement de wagons citernes - Ligne pour le reconditionnement de poudre.Agroalimentaire
