    Description
    Vis souple de transfert mécanique

    Vis souple - Transporteur mécanique flexible pour contourner les obstacles :

    La vis flexible permet de transporter des poudres, granulés ou pellets.

    Du fait des vitesses de rotation élevées (de l'ordre de 900 tours), ce type de vis ne permet pas le transport de produits fragiles ainsi que sa mise en rotation à vide.

    La vis flexible permet de transporter des poudres, granulés ou pellets.


    La compatibilité des matériaux transportés doit être validée par PALAMATIC PROCESS. De par leur mode de fonctionnement et de leur conception, ces vis spécifiques imposent des préconisations d'implantation. Les avantages des vis souples sont leur faible encombrement ainsi que leur flexibilité d'implantation.





    Gamme des vis souple :

    Modèles de vis souples  37   44 55 67 80  90
    Capacité en kg/h. 100 400 800 2 000 5 000 7 000
    Rayon de courbure mimnimum en mètres* 2 2,5 3 4 5,5 7.
    Tube : Ø int. x Ø ext. en mm 37 x 43  44 x 51 55 x 63 67 x 80 80 x 90 90 x 100

    Note : Les débits obtenus dépendent de la densité et des caractéristiques produit ainsi que de la longueur et de l'élévation de la vis.
    *Les spécificités de l'implantation ainsi que les courbures de vis doivent être validées par le bureau d'études PALAMATIC PROCESS.


    • Hygiène
      4
    • Débit
      2
    Partager la page

    Les points forts de l'équipement

    - Tube en polyamide semi-rigide avec une excellente résistance à l'abrasion, une bonne absorption des vibrations et certifié pour les produits alimentaires.
    - Souplesse du convoyeur qui permet de contourner par dessus, par dessous ou latéralement toute machine déjà mise en place.
    - Protection contre l'humidité environnante : idéal pour les produits déshydratés ou séchés.
    - Entretien aisé pour évacuer le produit résiduel du convoyeur en faisant tourner l'appareil dans l'autre sens.

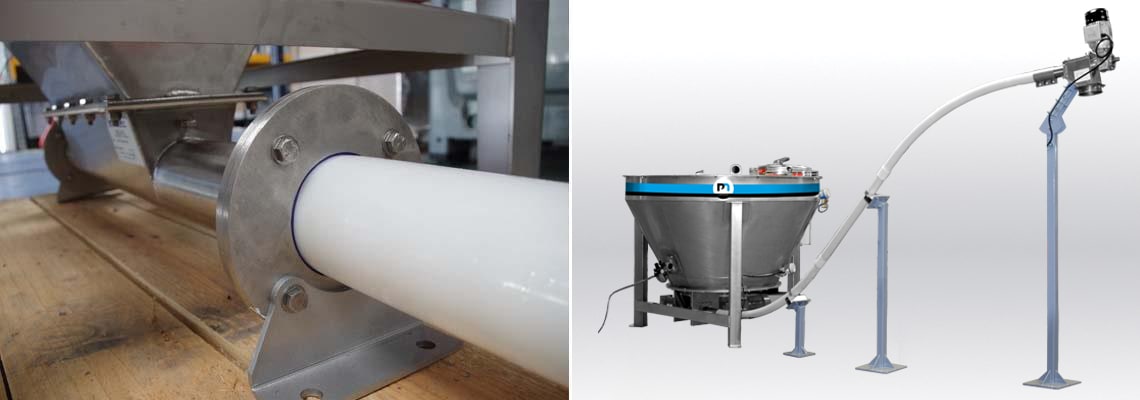

    Découvrir nos équipements en photos

    vis souple palamatic process

    vis souple palamatic process

    Sur les configurations avec de grandes longueurs de vis, une voie de garage doit être prévue en pied de vis pour permettre la détente de la spire.

    Vis de transfert

    Vis de transfert

    Tube en polyamide semi-rigide avec une excellente résistance à l'abrasion, une bonne absorption des vibrations et certifié pour les produits alimentaires.

    Vis de transfert mécanique

    Vis de transfert mécanique

    Tube en polyamide et spire en inox.

    Transfert mécanique

    Transfert mécanique

    Protection contre l'humidité : idéale pour les produits déshydratés ou séchés.

    Vis de transfert mécanique

    Vis de transfert mécanique

    La souplesse du convoyeur permet de contourner par dessus, par dessous ou latéralement toute machine déjà mise en place.

    Vis de transfert souple sous trémie

    Vis souple sous trémie

    Bride d'entrée de la vis.

    Transport mécanique flexible de poudre

    Transport mécanique flexible de poudre

    Vue intérieure de la vis : spire de transfert.

    Convoyeur souple

    Convoyeur souple

    Convoyeur souple pour alimentation tamis vibrant.

    Vis de transfert souple

    Vis de transfert souple

    Du fait des vitesses de rotation élevées, ce type de vis ne permet pas le transport de produits fragiles ainsi que sa mise en rotation vide.

    Transfert mécanique flexible

    Transfert mécanique flexible

    Parfaite pour le transport d’aliments variés comme la farine, le blé ou encore maïs et granulés plus imposants pour les plus grands diamètres.

    Conditionneuse big bag pulvérulents

    Vis de transfert souple pour alimentation remplissage big bags

    Ce système est constitué d’un tube de 2 mètres de long en POLYAMIDE et d’une spire en Inox 304 L, soudures décapées et passivées.

    Les caractéristiques techniques

    Matériaux de fabrication Spire en inox et tube en polyamide
    Débit de transfert 100 à 7 000 litres/h
    Elévation 0 à 6 mètres
    Déport 1 à 20 mètres
    Tube de transfert Ø 37 à 90 mm
    Moteur 220/400V triphasé

    Sur les configurations avec de grandes longueurs de vis, une voie de garage doit être prévue en pied de vis pour permettre la détente de la spire
