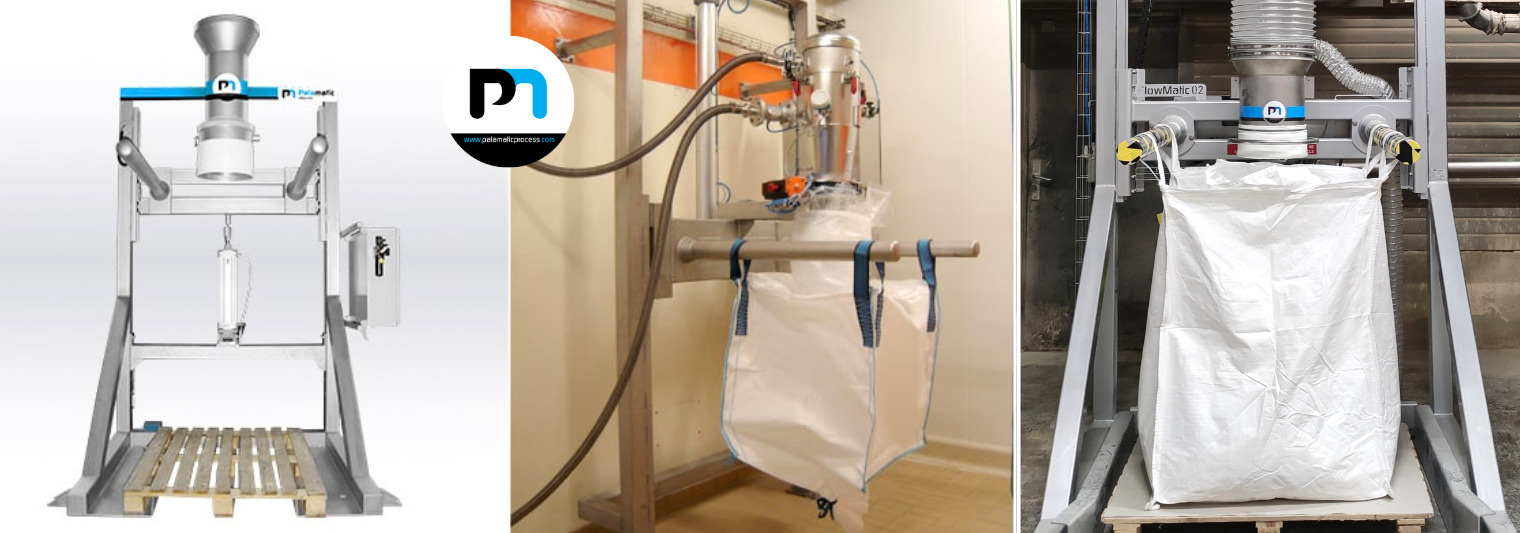

Big bag vulstation - Insluiting en stabiliteit
Het FlowMatic® 02 systeem is voorzien van een opblaasbare insluiting en in hoogte verstelbare bigbaghaken. De hoogte van de haken kan worden ingesteld met een pneumatische cilinder die zorgt voor een optimale spanning van de FIBC tijdens het vullen. De pneumatische spancilinder maakt ook het verpakken van bigbags met verschillende afmetingen mogelijk. De vulkop is ontworpen met een dubbele behuizing om tegendruk en stofuitstoot naar de buitenlucht te voorkomen.
Het FlowMatic® 02 big bag vulstation heeft een vulsnelheid van 10 tot 20 bulkzakken per uur.
De breedte van de ophanghaken is handmatig instelbaar, waardoor de bigbag en de accommodatie met verschillende FIBC-afmetingen ook nog eens goed gespannen kan worden. Daarom zorgen zowel de hoogte- als de breedteverstelling voor een optimale en stabiele vulwerking. De opblaasbare afdichting bevestigt de bigbag-uitloop aan het station tijdens het vulproces en maakt het mogelijk om hoge doorstroomsnelheden te verwerken.
De automatische hoogteverstelling van de vorken, met een spancilinder, maakt het mogelijk om de bigbag op spanning te brengen. Dit apparaat zorgt voor een optimale en stabiele vulling. De opblaasbare afdichting sluit de vulkoker af tijdens het vulproces en maakt het mogelijk om hoge doorstroomsnelheden te verwerken.
-
Automatisering2
-
Cadans2
-
Congestie5
Bedieningsprocedure:
1. 2. Installatie van de grote zak op de haken van het verpakkingsstation
2. De uitloop van de FIBC is op de opblaasbare afdichting gepositioneerd voor insluiting en stabiliteit.
3. 3. Spannen van de big bag met de pneumatische cilinderhoogteverstelling
4. 4. Het vullen van de grote zakken begint
5. 5. Geleidelijke verlaging van de big bag door middel van een uitlaatklep
6. De big bag komt tot rust op de pallet wat de stabiliteit van de big bag bevordert tijdens het transport.
7. 8. De vulseal van de tuit is leeggelopen en de grote zak is klaar om te worden verwijderd voor transport.
8. 8. De big bag / FIBC kan worden verwijderd via een pallet of vorkheftruck.
Palamatic Process heeft een compleet assortiment big bag conditioneringsystemen (FIBC, super sack, jumbo bag) ontwikkeld om tegemoet te komen aan de behoeften van verschillende industrieën. Het FlowMatic® 02 model vertegenwoordigt een effectieve en flexibele verpakkingsoplossing voor het conditioneren van poeder en bulk vaste materialen. Het debiet varieert van 10 tot 20 bigbags per uur.
Het FlowMatic® 02 big bag vulstation bevat een opblaasbare insluitingsseal en een in hoogte verstelbaar big bag ophangdek via een pneumatische cilinder. De gehele verstelbare structuur maakt het mogelijk om bigbags van verschillende hoogtes te conditioneren op basis van de productdichtheid. De vulkop is ontworpen met een dubbele behuizing om het evenwicht van de tegendruk tijdens de afvoer van het materiaal te garanderen en om elke stofemissie naar de buitenlucht te vermijden.
De spancilinder zorgt voor een optimale vorm van de big bag tijdens het vullen. De bodem van de big bag blijft vlak, zodat deze veilig kan worden gehanteerd zonder risico op kantelen.
De sterke punten van de apparatuur
- In de breedte verstelbare haken voor een optimale vulling van alle afmetingen van big bags
- Opblaasbare afdichting om het stof in te dammen en een hoog debiet te bevorderen (voorkomen van tegendruk)
- Spanningscilinder om de vorm van de big bag te vergemakkelijken tijdens het vullen en voor een veiligere hantering van de zak
- Verwijdering van de bigbag mogelijk met een vorkheftruck of palletwagen
Media
Ontdek onze apparatuur in video's
Remplissage big bags FlowMatic 02
Remplissage big bags FlowMatic 02
Remplissage big bags FlowMatic 02 - Confinement et stabilité des big bags
Gamme de station remplisseuse big bag - FlowMatic
Ontdek onze uitrusting in foto's
FlowMatic® 02 - Palamatic Process
Big bag Conditioner FlowMatic® 02 van Palamatic Process.
Cycloon transporteren op bigbag laadstation
De big bag vulstations worden gevoed door pneumatische vacuüm transport cyclonen.
Big bag verpakking - FlowMatic® 02
FlowMatic® 02 bigbags die op de productielijn voor eipoeder worden gevuld.
Big bag vulmateriaal - FlowMatic® 02
Voeding van een vulmachine met sulfaat door middel van pneumatisch transport in een dichte fase.
Octabin vulsysteem met platform
Het big bag vulstation biedt ook de mogelijkheid om big bags te vullen met maltodextrine.
Bigbag vullijn
Dispatchen, opslaan en transporteren voor het oplossen van suiker in een gewogen gietijzeren tank.
Bigbagvulling met schroeftransporteur
Het vullen van big bags met titaniumdioxide.
Bulk bag filling system
Big bag filling system with "U" shaped fork.
Bulk bag packing- Palamatic Process
The big bag is loaded with alumina via a tubular screw conveyor.
Filling head
Packing of caseinate in big bags.
Bulk bag filling line
Additive mixing line and premix packaging: flavours for dogs and cats.
Big bag & sack filling system
Installation of 2 raw bulk material deconditioning stations (dried plants and seeds): big bags or containers discharging and manual opening of bags for mixing feeder.
Bulk bag packing - FlowMatic® 02
Process feeding for plasterboard manufacture.
Sugar packing in a big bag
Packing of sugar in big bags.
Big bag filling equipment
Packing of iron sulphates in big bags.
Automatic bulk bag conditioner
Feeding of a filling machine by pneumatic conveying under dense phase for brown sugar, cane sugar, white sugar.
Bulk materials handling - Big bag filling
Production line for the production of food flavours.
Big bag filling line
Big bag filling station on glue industrial production line.
Screw conveyor on big bag filling
Big bag loading station in a calcium carbonate factory.
Level probe on big bag filling station
FlowMatic® 02 big bag filling with iron sulphate.
Big bag filling
Big bag filling with powders for the manufacture of glues and adhesive products.
Double big bag filling station
Big bag filling with bulk materials for the manufacture of products for the chemical industry.
Ergonomic positioning of the big bag
Mineral conditioning in big bags.
Big bag filling hopper
Packing line for big bags with one loop with seeds.
Big bag filling system with hopper
Filling of big bags with white minerals, talc and carbonates under hopper.
Big bag filling of powder for the food industry
Packing of food starch in a big bag.
Bulk bag conditioner bulk powder treatment
Packing of polypropylene beads on compound line for the petrochemical industry.
Big bag filling mixer
The big bags are packed on a FlowMatic® 03 station with an airtight connection head with a inflatable seal.
Powder big bag filling
Hygienic big bag packing station for fattened milk powder.
Bulk bag loading
This application concerns a station for packaging granules into big bags from a buffer hopper.
The big bag packaging station is equipped with a weighing system controlled by a slide-gate valve to stop the flow of the material once the target weight has been reached. The evacuation of the filled big bag is carried out by electric pallet truck.
Big bag filling system on pneumatic conveying line
The vacuum conveying cyclone is used to supply the big bag filling station with metallic powders.
FlowMatic® 02 big bag conditioner
Big bag filling station FlowMatic® 02 hygienic design. A rotary valve is integrated to regulate the filling rate.
Bulk bag packing - FlowMatic® 02
Loading a chemical reactor from a big bag filling station with round forks.
FlowMatic® 02 with hopper
Filling of big bags with fluorinated derivatives on an ethanol production line.
Steel hopper on big bag filling station
Painted steel finishes stand for the packing of big bags with synthetic chemical materials.
Big bag packing bulk processing
Process for the production of ammonium bi-fluoride for the petrochemical industry.
FlowMatic® 02 on pneumatic conveying line
The round forks of the big bag filling station are adjustable in width and facilitate the removal of the big bag.
Filling line on pneumatic conveying
Integrated equipment :
- Dense phase vaccum conveying - VFlow® 03
- Vibratory screener on pneumatic conveying line
- Big bag filling system - FlowMatic® 02
Big bag packing - FlowMatic® 02
Big bag filling with drop through rotary airlock valve
Packaging line
The hygienic bag dump station Sacktip® SE feeds the big bag filling station. The bulk materials is conveyed without damage using an easyclean conveying screw.
Big bag filling line
The bag dump screener station Sacktip® SE feeds the big bag filling station. The powder or bulk material is carried without damage by an easyclean conveying screw. In order to avoid agglomerates, a vibrating screen is installed under the bag dump station.
Filling head FlowMatic® 02
Supply of additives in for compounding extrusion lines.
Big bag filling system - FlowMatic® 02
The tension cylinder ensures a perfectly filled and stable big bag for big bag handling operations.
Bulk materials handling - Big bag filling system
The forks of the big bag loading station are provided with adjustable forks for optimal filling of all types of big bags.
Big bag filling on pneumatic conveying line
Process for tanning additives: feeding a chemical dispersion process from big bags in the paint sector.
Features
De technische kenmerken
| Beoordeel | 10 tot 20 big bags/u. |
|---|---|
| Capaciteit | 2 ton/big bag |
| Materialen voor de productie | Gelakt staal, 304L roestvrij staal |
| Geïnstalleerd vermogen | 0.2 kW |
| Persluchtverbruik | 0.9 Nm³/h. |
| Stofverwijderingssnelheid | 300 m³/h. |
Afwerking: RAL 9006, gemicrostraald, elektrolytisch gepolijst
Bedrijfsdruk: 6 bar
TOR-ingang: 0
TOR-uitgang: 2
Maximale afmetingen van de big bags: 1.550 (l) x 1.550 (L) x 2.400 (H) mm
U-vormige vorken: maak de verwijdering van de grote tas mogelijk door middel van de handgrepen (optioneel)
Geïntegreerde apparatuur voor het FlowMatic® 02-model:
- Ronde vorken voor het bevestigen van de handvatten van de big bag: biedt een eenvoudiger schuiven van de handvatten van de big bag.
- U-vormige vorken voor het bevestigen van de big bag handvatten: laat toe de big bag rechtstreeks via de handvatten te evacueren met behulp van een vorkheftruck (er wordt geen pallet gebruikt).
- Steunstructuur: de structuur is manueel in hoogte verstelbaar om zich aan te passen aan alle soorten bigbags.
- Breedteverstelling: de hartafstand van de vorken is in de breedte verstelbaar om het vullen te optimaliseren, maar zorgt voor een grotere stabiliteit van de flexibele container op de pallet.
- Opblaasbare afdichting: De opblaasbare seal zorgt voor een luchtdichte verbinding tussen de vulkop en de big bag tijdens het vullen.
- Vulkop: de vulkop is ontworpen in een dubbele behuizing voor het uitbalanceren van het volume. De geladen lucht wordt afgevoerd via de ontgassingslijn die kan worden aangesloten op het ontstoffingsnetwerk.
- Spanningscilinder: de pneumatische cilinder is geïnstalleerd op het dek van de ophangvorken. Deze laat toe om het systeem voor de bevestiging van de handvatten van de big bag op ergonomische hoogte te brengen, om zich aan te passen aan de verschillende big bag hoogtes en om een optimale vorm te geven aan de big bag dankzij de permanente spanning tijdens de hele conditioneringsfase. De big bag is perfect gevuld zonder enig risico op zakkenrollen en kan veilig worden gehanteerd, zonder enig risico op omvallen.
Options
Beschikbare opties
-
Transportband
De big bag die op de pallet wordt geplaatst, wordt door een gemotoriseerde rollenbaan afgevoerd, waardoor de productie wordt geoptimaliseerd.
-
Mobiel station
In de zakkenvulstations kunnen handlingmouwen worden geïntegreerd, zodat de montage op de vorkheftruck of palletvrachtwagen kan worden uitgevoerd.
Deze mobiele bigbagverpakkingsstations maken het mogelijk om de bigbags te conditioneren onder aparte aanvoerpunten of laadhandvatten van de vrachtwagen.Versies met rails en wielen zijn standaard beschikbaar bij Palamatic Process.
-
Haak - Handgreep
De apparatuur kan worden ontworpen voor big bags 1 handvat big bags. Een specifieke onderhoudshaak maakt de positionering van het handvat mogelijk. Deze haak wordt op het hoogteverstelbare dek geplaatst, waardoor de flexibiliteit van het systeem behouden blijft.
Een gebogen toevoerslang maakt het systeem compleet en zorgt voor een rechte zitting op de bigbag, waardoor een optimale vulling wordt gegarandeerd.
-
Automatische ontgrendeling
Vier scharnierende haken zijn geïnstalleerd op het ontvangstdek voor grote tassen. De door de automaat geactiveerde pneumatische cilinder regelt het kantelen van de haak aan het einde van het doseerproces.
-
Palletontstapelaar
Om het vulstation voor bigbags te automatiseren, stellen wij voor om een automatische palletontstapelaar te installeren.
De gestapelde pallets worden in het magazijn opgeslagen en vervolgens één voor één via een gemotoriseerde transportband naar de bigbagverpakkingsmachine gevoerd. -
Laadcellen
We beschikken over laadcellen en een operatorinterface die ervoor zorgen dat de big bags zeer nauwkeurig worden verpakt.
Onze zakkensystemen verzekeren u van een commerciële weging. De beschermde integratie van de load cells zorgt voor een uitstekende levensduur van de apparatuur.Extra opties die specifiek zijn voor bigbag-wegingen, zoals communicatie in profibusmodus of het printen van een weegbriefje, kunnen worden geïntegreerd.
Onze weegpartners zijn: Precia Molen, Sartorius, Master-K, Mettler Toledo, Philips, Siemens, Vishay Nobel.
-
Aardingsklem
Massavlechters rusten het hele station uit. Een snel aansluitpunt maakt de aarding van de big bags mogelijk, waardoor een equipotentiaalverbinding van de unit ontstaat.
-
Platform
Het vergemakkelijkt de toegang tot het bovenste deel van de verpakkingsmachine om de sluiting van de zakkop van de flexibele container mogelijk te maken.
-
Interne zakkenlasmachine
Zodra de big bag gevuld is, wordt deze geëvacueerd naar de manchetsluiting. Een thermo-lassysteem maakt het mogelijk om de big bag strak te sluiten door de werking van verwarmde kaken op de binnenste zak. Lastechnieken kunnen worden aangepast aan de kenmerken van de big bag (aluminium binnenzak).
-
Triltafel
Om het product te ontluchten, optimaliseert een triltafel die geactiveerd wordt door twee elektromotoren het vullen van de big bag.
-
Ventilator
Pre-inflatie ventilator: de ventilator op het station zorgt voor de vormgeving van de big bag. Het vergemakkelijkt ook het vullen van big bags die zijn uitgerust met een binnenzak (PE of gealuminiseerd). Een by-pass ventiel vervolledigt de luchtleiding, waardoor het mogelijk wordt om tijdens de conditioneringsfase de door de dubbele omhulselbuis opgevangen fijne deeltjes te ontgassen.
Case studies
Verwezenlijkingen met deze apparatuur
Tarwezemelen en limoenpremixlijn
Verwerkte poeders: tarwezemelen en kalk met een bulkdichtheid van 0,4 tot 1 kg/m³ - Tarwezemelen en kalkpremixlijn - Estlands ingenieursbureau gespecialiseerd in het ontwerpen van industriële...Voedings- en diervoederindustrie
-
Zaadverpakkingslijn
Verwerkte producten: maïszaden - Zaadverpakkingslijn - Installatie voor het conditioneren van maïszaden in big bags. Het big bag vulstation wordt stroomopwaarts geleverd via een schuifafsluiter en een...Chemie
-
Farmaceutische contrastproducten
Processed powder: pharmaceutical active ingredient - Pharmaceutical contrast products - The customer is a pharmaceutical factory manufacturing injectable substances for the medical sector.Fijne chemie
-
Laden van vaten en big bags
Processed powder: chromium powder - Drum and big bag loading - The objective is to screen and package in big bags or drums chromium powder with an integrated dosing system.Chemie
-
Refiom-verwerkingslijn
Verwerkte producten: vliegas en asblokken - Refiom verwerkingslijn - Bigbagvulling in thermische energiecentrale in een huisvuilverbrandingsinstallatie.Energie
-
Transport en verpakken van plastic onderdelen
Behandelde producten: doppen voor medisch gebruik - Overbrengen en verpakken van plastic onderdelen - De klant is een fabrikant van naalddoppen voor de farmaceutische industrie.Fijne chemie
-
Vermalen en verpakken van eindproducten
Verwerkte produkten : gedroogde insecten - Malen en verpakken van eindprodukten - Verwerkings- en verpakkingsatelier voor produkten bestemd voor de diervoedersector.Voedings- en diervoederindustrie
-
Reconditionering in vaten en kleine big bags
Herconditionering in vaten en kleine big bags - Volledige turnkey-installatie voor de herconditionering van dextrose uit big bags in plastic vaten of kleine big bags van 90 kg.Fijne chemie
-
Lossen en vullen van big bags Lithium Nikkel Kalium Oxide
Verwerkt poeder: lithiumnikkelkaliumoxide - Lossen, vullen van big bags en overbrengen van materiaal - Het doel van deze installatie is de exploitanten te beschermen met apparatuur die is ontworpen om...Energie
-
Mengproces van voedselingrediënten
Verwerkte poeders: kristalsuiker, Rebaudioside M, cacaopoeder en andere "minder belangrijke" ingrediënten - Mengproces van voedingsingrediënten - Het project voor de uitbreiding van de fabriek vloeit...Voedings- en diervoederindustrie
-
Verpakking van een ton big bags voor stofopvang
Verwerkt poeder: zirkonium - Big bag verpakkingslijn onder de droger - Stofinsluiting - Big bag compactor met schroeftransporteur.Chemie
-
Optimalisatie van het lossen van bulkvakken met BFM® Fitting-aansluitingenBFM® Fitting
Verwerkte poeders: Farmaceutische hulpstoffen en voedingsingrediënten - Optimisation du déchargement des sacs en vrac avec manchons de connexion BFM® Fitting - Solution de déchargement de sacs en vrac...Voedings- en diervoederindustrie
